RJ-45網路線DIY教學
為何要寫這篇文章呢？
大家有沒有發現外頭買的網路線材往往會有不夠長，不然就是太長的問題？
今日呢阿龍要交大家要如何DIY生活中最常見到的網路線
特別是在這個搶錢的年代！你知道自己做跟外頭買的價差懸殊嗎？(but必須要在常用的情況下啦！)
首先呢要準備好以下的器材，並且要具備器材的相關知識
以下開始說明：
器材→壓線夾、美工刀(或專業剝線器)、測試器(可有可無)、RJ-45頭(8P8C)、斜口鉗
壓線夾
美工刀or專業剝線器
測試器(可以使用hub的燈號來替代)
斜口鉗(要銳利喔！)
RJ-45接頭
以下就要開始對網路線的規格做進一步的介紹啦！
一般我們所使用的網路縣材為Cat.5的線材
那可以拉多長呢？答案是100M就好！超過的話會因為訊號衰減而引起網路品質不佳甚至無法連線！
來看圖！
另外還有一種比較貴的，內層有金屬包覆的線材，此線材也是屬於cat.5規格！
差異在於隔離度不同！如果你家裡線路經過之處有嚴重的干擾源的話！阿龍推薦此款線材！
保證要到病除！他唯一的小缺點應該就是很難做頭吧！
好啦！製作線材的開始當然是要先量線長囉！因為是DIY的，所以距離長度都可以自己定製！
保證不會有多餘的縣材！不過阿龍建議各位想DIY的朋友請多預留個30-50CM作為保留緩衝用！
以免日後想要修改失去了修改的彈性！
接著來講解網路線的定義吧！依據EIA/TIA規定有分為586A與586B兩種標準的絞線顏色定義！
以下做個表格來跟大家分析！看清楚啦！
大家有沒有發現外頭買的網路線材往往會有不夠長，不然就是太長的問題？
今日呢阿龍要交大家要如何DIY生活中最常見到的網路線
特別是在這個搶錢的年代！你知道自己做跟外頭買的價差懸殊嗎？(but必須要在常用的情況下啦！)
首先呢要準備好以下的器材，並且要具備器材的相關知識
以下開始說明：
器材→壓線夾、美工刀(或專業剝線器)、測試器(可有可無)、RJ-45頭(8P8C)、斜口鉗
壓線夾
美工刀or專業剝線器
測試器(可以使用hub的燈號來替代)
斜口鉗(要銳利喔！)
RJ-45接頭
以下就要開始對網路線的規格做進一步的介紹啦！
一般我們所使用的網路縣材為Cat.5的線材
那可以拉多長呢？答案是100M就好！超過的話會因為訊號衰減而引起網路品質不佳甚至無法連線！
來看圖！
另外還有一種比較貴的，內層有金屬包覆的線材，此線材也是屬於cat.5規格！
差異在於隔離度不同！如果你家裡線路經過之處有嚴重的干擾源的話！阿龍推薦此款線材！
保證要到病除！他唯一的小缺點應該就是很難做頭吧！
好啦！製作線材的開始當然是要先量線長囉！因為是DIY的，所以距離長度都可以自己定製！
保證不會有多餘的縣材！不過阿龍建議各位想DIY的朋友請多預留個30-50CM作為保留緩衝用！
以免日後想要修改失去了修改的彈性！
接著來講解網路線的定義吧！依據EIA/TIA規定有分為586A與586B兩種標準的絞線顏色定義！
以下做個表格來跟大家分析！看清楚啦！
| EIA/TIA 586B | ||||||||
| 編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 顏色 | 白橙 | 橙 | 白綠 | 藍 | 白藍 | 綠 | 白棕 | 棕 |
| EIA/TIA 586A | ||||||||
| 編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 顏色 | 白綠 | 綠 | 白橙 | 藍 | 白藍 | 橙 | 白棕 | 棕 |
一般我們所使用的叫做「直通線」做法呢就是兩頭都是586A或是兩頭都是586B
簡單來說兩頭都一樣就對啦！那兩頭都不同的呢就叫做「交錯線」(外頭都稱為跳線)

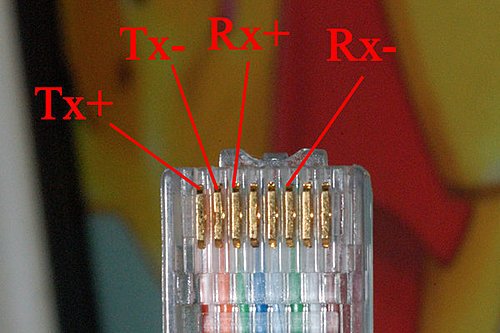

用途則在於電腦對接！因為網路卡的定義如下圖：
※Rx資料接收 Tx資料傳送
正式因為如此所以電腦對電腦要把傳送與接收端設定相反這樣才能接通，如下圖
也就是說要1、2和3、6反接才會是傳送對接收，這樣電腦對電腦對接才會連得上線喔！接下進入正題，來介紹做法啦！
步驟零：先量好所需要線材的長度來進行裁切！然後先套上保護套(不套也行)
步驟一：先將cat5的線使用刀片切開大約3cm-5cm左右以拿得順手為主
步驟二：把裡頭四串線分別撥開攤平，使用865A或是586B的順序排列
本案例使用586B的定義排列
步驟三：再將攤平的線頭使用斜口箝剪平，大約留下手指頭的寬度即可
步驟四：接著把線插入RJ-45的接頭內！
接著注意紅色箭頭處，第一塑膠皮的部分要到拿RJ-45頭尖端下方(如圖標示紅線處)，線頭的部分同樣要到達底端如下圖
步驟五：使用壓線器把RJ-45的頭夾緊，注意下圖兩紅圈處！
第一確認是否把三角型部分下壓夾住線材塑膠部份。
第二確認鐵片部分是否插入傳輸線中
最後把保護套在塞回來，恭喜你網路線自製成功啦！
本次拍攝使用Nikon D50+Tamron SP90mm
